美国人成人在线视频_欧美成人精品一区_久久精品国产一区二区电影_在线观看免费污视频_国产交换3p国产精品_新久久久久久

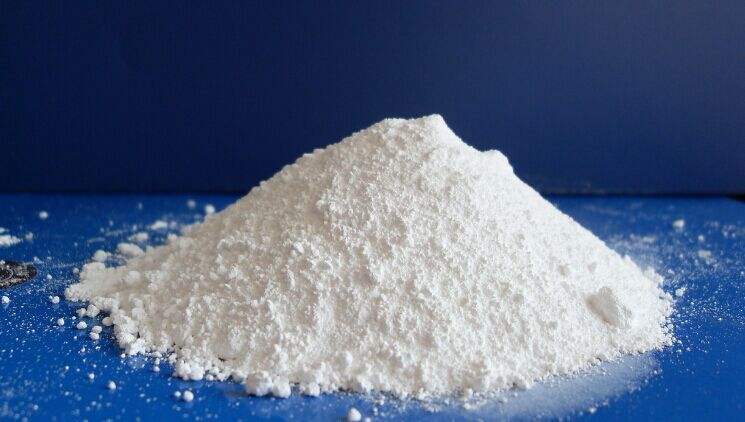

一、鈦白粉

鈦白粉是非常好的白色顏料，廣泛用于塑料異型材，也是一種非常好的光屏蔽劑。金紅石型(R型)鈦白粉相對密度4.26，折光率2.72、能反射或是折射大部分的可見光，并可以完全吸收波長小于410nm的紫外線，耐熱性、耐候性好，屏蔽紫外線的作用強，是提高異型材耐候性的重要原料之一，同時還有抑制PVC脫氯化氫的作用，延緩PVC的分解，但由于它的市場價格較高，有些型材廠為降低成本，減少鈦白粉用量至3.6份，甚至更少，這樣就大大降低了型材的耐候性。

有文獻報道：當制品中鈦白粉含量在8%時，其遮蓋率趨于平衡，超出其范圍多加無益。由于高分子材料中加入鈦白粉會使粘度上升、流動性降低，扭矩增大造成加工困難，一般加入5份左右即可，白度不足也可加入少量的PVC熒光增白劑。

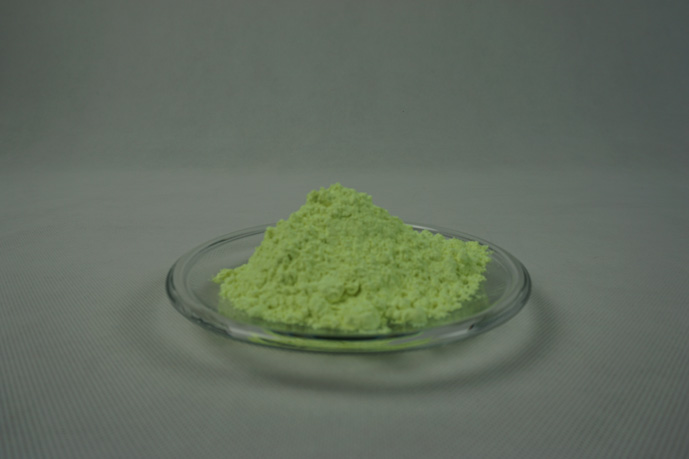

二、熒光增白劑

熒光增白劑是一種特殊的粉狀有機物，能夠吸收400nm以下的紫外光波，并將吸收的能量轉換，輻射出400-500nm的紫色或藍色熒光，并以其來彌補被基質反射所損失的紫色或藍色波長。因此可以說熒光增白劑既能增白又起到了一定的紫外線吸收作用。白色產品中加入少量藍色顏料達到"遮黃"的目的，熒光增白劑是使反射光數量增加起到"加光"的作用，與加藍增白的"減光"作用不同，使制品表面亮度增加，使產品色彩更清晰、鮮明，達到"容光煥發"的增白效果。

熒光增白劑的品種的選用應考慮到熔點和分解溫度、耐曬度、溶解度以及最大吸收波長。國產一般增白劑如熒光增白劑PF分解溫度低，起始分解溫度178℃，吸收波長363nm，且有升華現象，價格雖低但效果欠佳。如選用熒光增白劑0B熔點196-203℃，分解溫度大于220℃，吸收波長375nm，熒光增白劑0B-1熔點353-359℃，吸收波長374nm，發射熒光波長434nm。其中PVC增白劑127特別適用于PVC異型材。

三、顏料

有不少廠家選用無機顏料群青增白和調色，認為無機顏料耐曬比較好，但卻不知它的耐牢度只有1-2級。雖然群青的耐熱性很好，但它的耐酸性很差，由于PVC在加工過程中會分解出氯化氫，一但混合不均，很易使群青含量高的部分高分子材料分解變色，并生成游離硫，進而與穩定劑鉛鹽反應，生產硫化鉛，造成白色異型材色澤發暗。

在PVC異型材中使用PVC用熒光增白劑及酞菁藍增白和調色，耐候性要好于群青。但酞菁藍用量不好控制，每百公斤PVC/1.5g酞菁藍顏料，其著色率比群青大20倍，易產生色差，且由于一般酞菁藍產生綠光，感官效果不好。經過大量試驗篩選，用0B等熒光增白劑加入微量“高溫藍”，生產出濃縮增白母料，經過多家型材廠使用，均取得比較滿意的增白、增艷和提高型材耐候性的效果。
